绝热模塑聚苯乙烯泡沫塑料保护热板法热导率测试

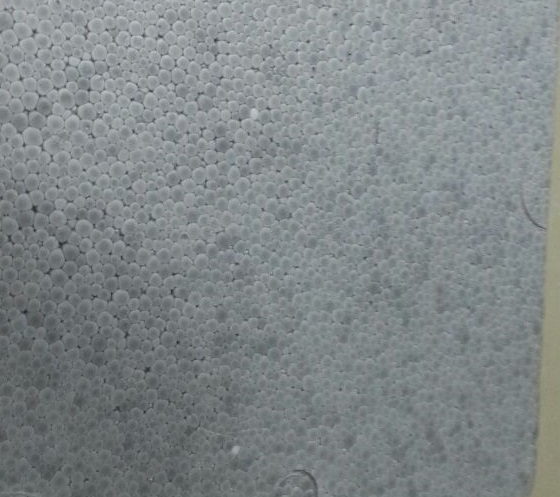

    绝热模塑聚苯乙烯泡沫塑料又叫EPS，由很多封闭的多面体蜂窝组成，每个蜂窝的直径为0.2～0.5毫米，蜂窝壁厚为0.001毫米。绝热模塑聚苯乙烯泡沫塑料执行标准为GB/T10801.1-2002，其主要特点有：⑴导热系数小；⑵弹性多孔结构能吸收热湿应力，即使在罕见的气候条件下材料中出现水蒸气凝结并且结冰，自身结构也不会破坏；⑶自重轻，且具有一定的抗压、抗拉强度；⑷化学稳定性好，耐酸碱，具有很好的使用耐久性。样品图片如下：

     选购EPS板一定要注意表观密度、导热系数和燃烧性能。EPS板在密度30～50 kg/m的范围内，导热系数值最小；在平均温度10℃，密度为20kg/m时，导热系数为0.033～0.036W/(m·K)；密度小于15 kg/m时，导热系数随密度的减小而急剧增大；密度15～22 kg/m的EPS板适合做外保温。导热系数是衡量EPS板材保温隔热性能的重要指标，表示在特定的温度条件下，规定几何尺寸的材料为维持其温度梯度传输热量的能力。导热系数与隔热性能成反比，EPS板材厚度一定时，导热系数越低，保温、隔热、节能效果越好。尽可能更低的导热系数是所有保温材料追求的目标。挤塑板主要以聚苯乙烯为原料制成，而聚苯乙烯原本就是极佳的低导热原料，再辅以挤塑押出，紧密的蜂窝结构　就更为有效地阻止了热传导，聚能板导热系数为0.028/m。k，具有高热阻、低线性膨胀率的特性。导热系数远远低于其它保温材料。如EPS板、发泡聚氨酯、保温沙浆、珍珠岩等。

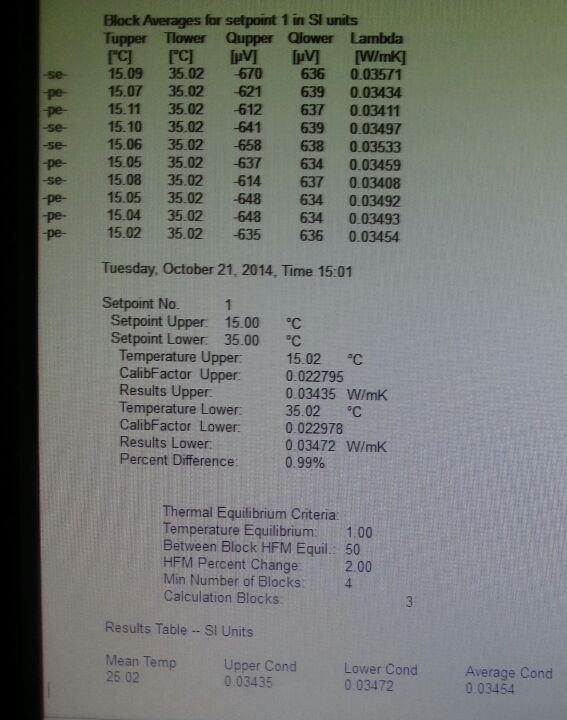

      本文通过保护热板法测试的一款绝热模塑聚苯乙烯泡沫塑料导热系数很低，隔热性能优越。测试仪器为美国lasercomp进口仪器，型号：HC-074-200测试图如下：
