导热石墨薄膜水平方向in-plate导热测试讲解

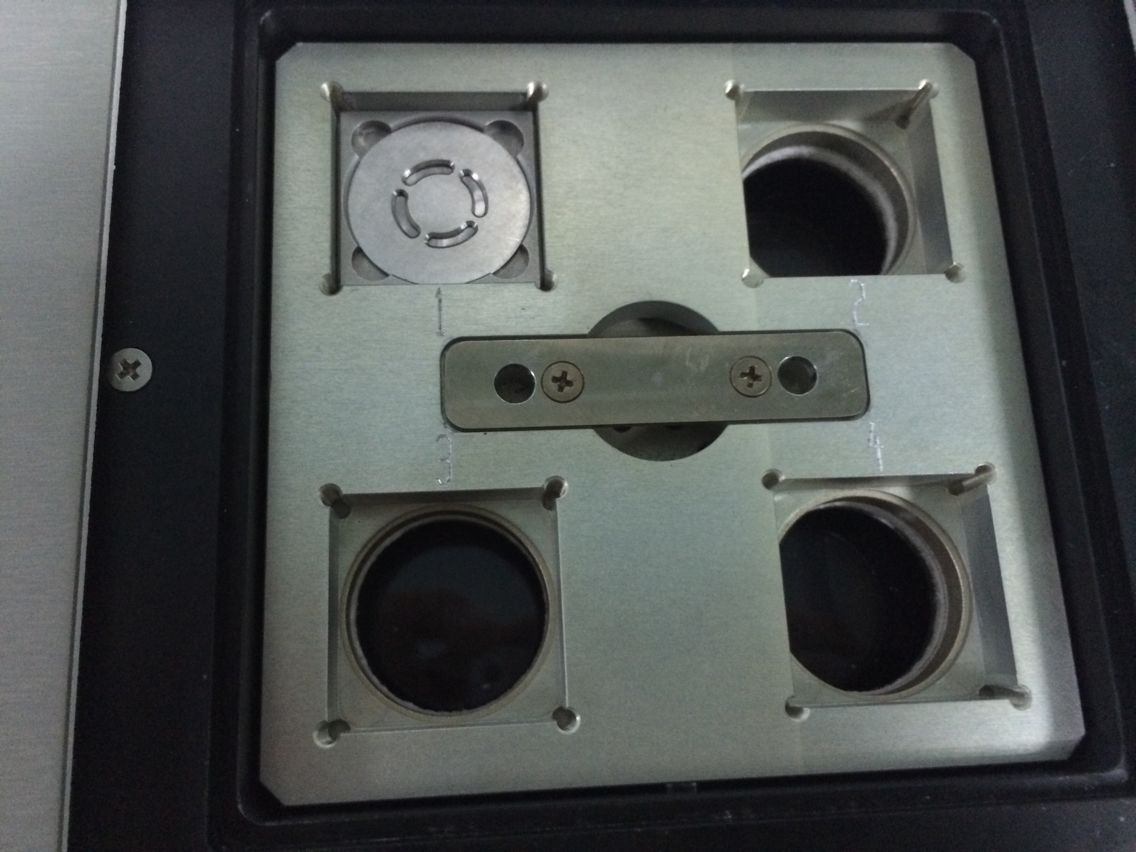

     众所周知，导热石墨薄膜的水平方法导热系数非常高，高达1500W/mk。然而水平方向的导热系数测试确实一个难题。德国耐驰研发技术中心根据用户需求，专门为耐驰LFA447订做了测试in-plate方向的特殊样品磨具。样品尺寸为直径25.4mm，厚度最薄可以测试15微米，需要2片样品同时测试。测试标准为ASTM E1461。详细查看http://www.receshi.com/cn/products_detail.asp?ID=22这是目前唯一可以测试导热石墨薄膜水平方向in-plate的导热系数仪器。幸好，刘老师这里有一台，共广大研发人员测试交流学习。

      在水平方向测试中，沿垂直方向直接传到的中心区域能量会被样品上方的样品支架盖子所遮挡，因此不能被红外探测器检测到。而水平方向传递的能量经过一段时间的传导后，经过样品支架盖子的镂空区出来，能被红外探测器检测到，所以检测到的信号时经过了平面传到一段距离后的激光能量，再经过模型修正，通过in-plane模式对检测结果进行分析拟合，可以准确计算材料经过水平方向的热扩散系数。
