导热石墨膜、石墨烯导热系数检测解决方法

     导热石墨膜又被大家称为导热石墨片，散热石墨膜，石墨散热膜等等。导热石墨膜是一种新型的导热散热材料，其导热散热的效果是非常明显的，现已经广泛应用于PDP、LCD TV 、Notebook PC、UMPC、Flat Panel Display 、MPU 、Projector 、Power Supply、LED等电子产品。同时也是现在最流行的手机散热贴膜之一。导热石墨膜现在主要应用在手机，平板电脑，LED照明等电子产品！

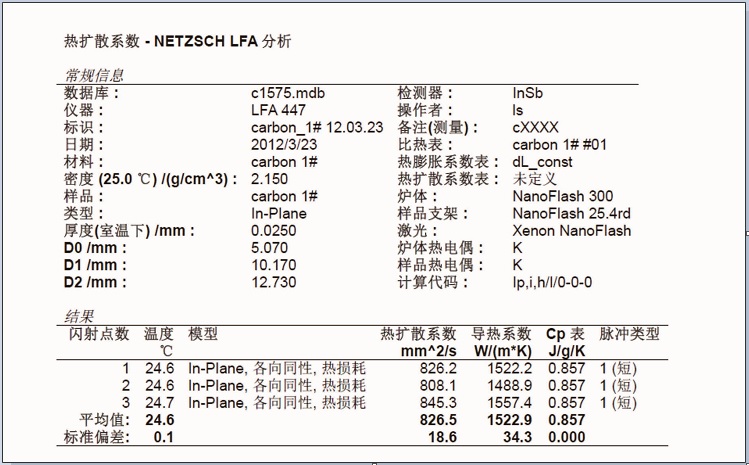

    众所周知，导热系数测试常用的是激光导热仪，而激光导热仪通常测量的是样品厚度方向的导热。耐驰LFA447的一个特殊功能是测量样品平面方向（In-Plane）的导热系数。原理是：一束激光脉冲照射样品底面的中心位置，样品获得的热量将从底面中心沿着样品平面方向传播，同时也向上传播。此时检测样品上表面一定半径位置的温度升高情况，可以得到样品平面方向的热扩散系数。再乘以样品的比热及密度，即可得到样品平面方向的导热系数。下图为耐驰LFA447激光导热仪测量石墨薄膜的案例。样品厚度为0.025毫米，采用In-Plane模式测量。测量温度为室温，连续测量三次取平均值。可见此样品平面导热系数可达1523 W/mk。此方法可以得到很好的精度，测量偏差小于3%（本例标准偏差为2.25%）。

      在实际测试过程中，我见过很多石墨薄膜的样品，大多数都不是很光滑，褶皱比较多，表面不是很平整。这样在测试的时候，热量传导所走过的热程会因为褶皱的存在而发生改变，并且热量传导所走过的热程是一个综合的因素，并不是每次都固定一样的。所以热扩散系数会有少许不一样，就好像上个谱图中，每次打的点所计算出来的热扩散系数都不一样。特别是褶皱很多的样品，其数据的误差也会相应的增大。

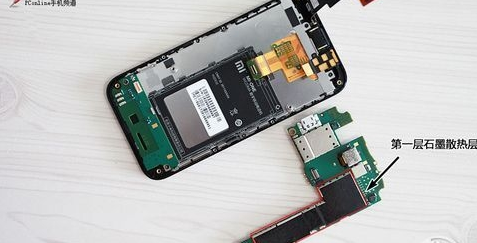

     导热石墨膜利用了石墨的可塑性，我们可以把石墨材料做成一块像贴纸的薄片，让它贴附在手机内部的电路板上面。既可以阻隔原件之间的接触，也起到一定的抗震作用。下图是一张导热石墨膜贴在CPU芯片与中间层之间的石墨散热片。

    手机的发热源之一就是CPU和Flash芯片，因此在这些芯片的封装层上面，贴有一张“7”字型的石墨散热片，散热片的另一面在机身内会贴附在中间的金属板上面。而另外一块较大的石墨散热片则贴在小米手机中间的金属板另一面，它对应连接的是屏幕的后部。
