铸铁的导热系数测试--激光法（常温、高温导热系数测试）

铸铁指含碳量较高的铁，质脆，不能锻压，用来炼钢或铸造器物。

激光法是美国材料测试协会制定的热导率测试标准方法（ASTM E1461）。高温的导热系数测试，可以通过激光法测试，最高测试温度达到1000°C。

铸铁的导热系数较高，属于高导热材料，其导热系数测试只能使用激光法测试。

激光法的测试地址：http://www.receshi.com/cn/products_detail.asp?ID=13

铸铁的导热系数测试，选择激光法，样品尺寸为圆片，直径12.7mm，厚度1-4mm。

测试样品照片如下：

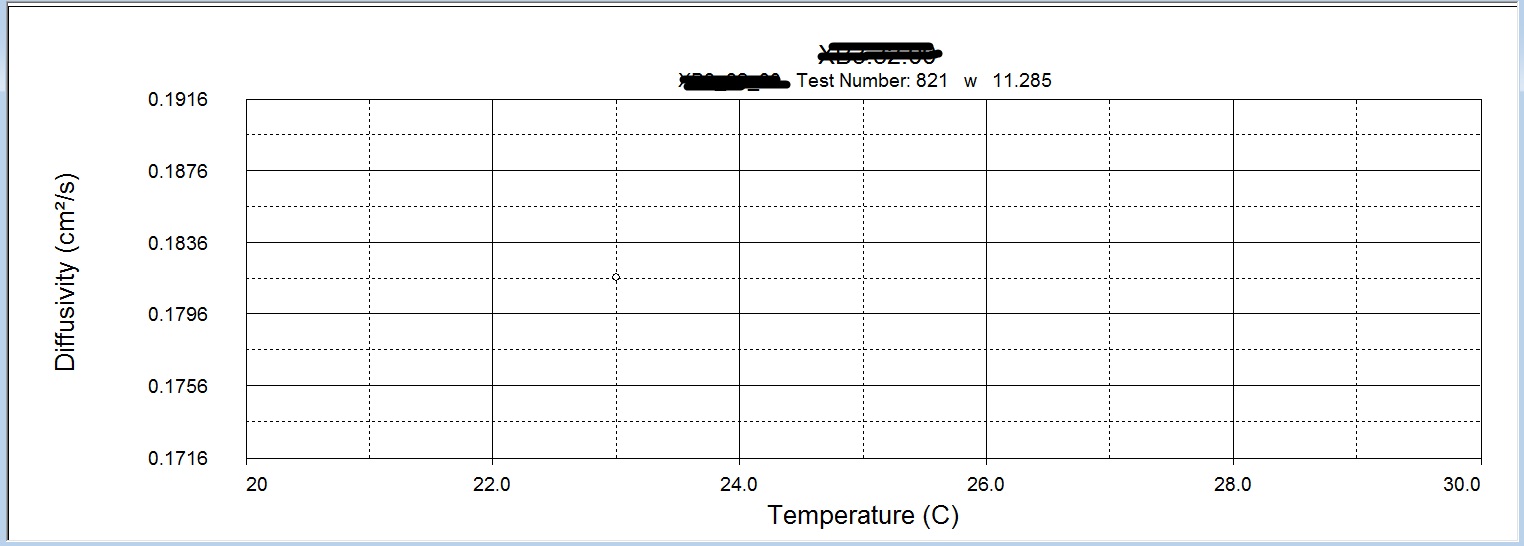

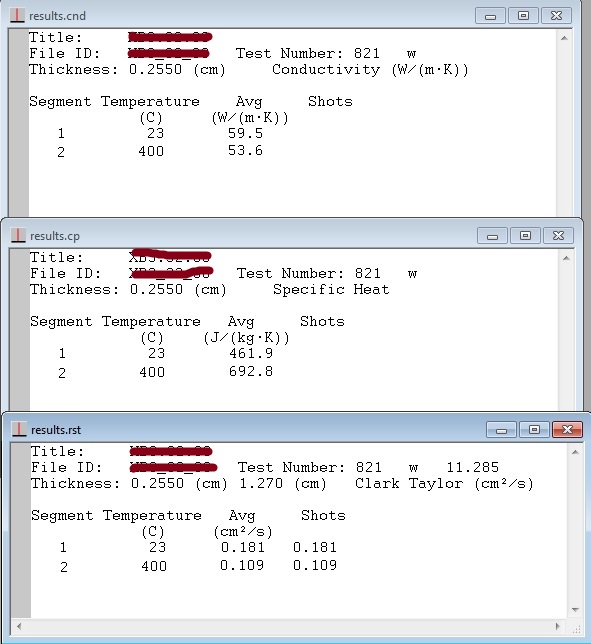

铸铁导热系数测试原始图，常温导热系数测试、高温400°C导热系数测试：
