日本开发PP（聚丙烯）和二氧化硅气凝胶组成的复合隔热材料，热导率仅0.016W/mK

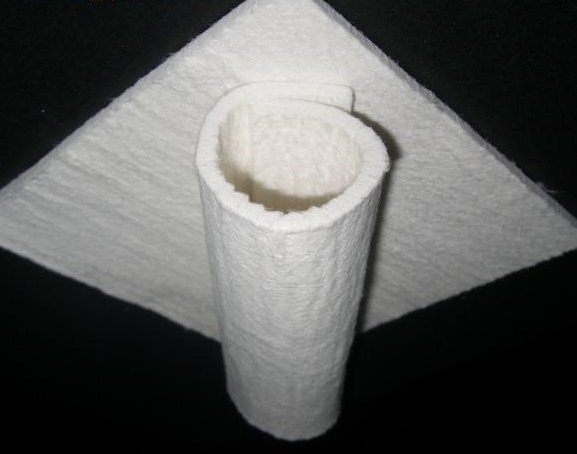

     日本产业技术综合研究所纳米系统研究部门纳米化学工艺研究小组与日本井上（INOAC）公司合作开发出了由PP（聚丙烯）和二氧化硅气凝胶组成的复合隔热材料。该复合隔热材料的导热率为0.016W/mK，比玻璃棉（0.04～0.05W/mK）及发泡聚苯乙烯（0.03～0.04W/mK）等普通隔热材料出色，接近于真空隔热材料（0.01W/mK）。其隔热性能接近真空隔热材料，容易切割和弯曲。可以在狭小且形状复杂的空间内隔热，耐振性也很出色，另外，吸湿引起的劣化少，隔热性能和形状的长期稳定性也很出色，因此有望用于汽车、飞机、热机等隔热用途。

     众所周知，真空隔热材料是高性能隔热材料，但存在难以随意加工，性能持续性差、不支持曲面等问题。而由密度极低的二氧化硅凝胶——二氧化硅气凝胶与无纺布及聚合物等复合而成的材料已实现实用化。这种复合材料不需要保持真空、加工性出色，因此最近开始使用。但是，这些隔热材料存在二氧化硅脱落引起的“掉粉”问题，因此未得到普及。如果有柔软且性能高的隔热材料，可以应用于汽车车身及发动机周围等曲面及狭窄空间内，对传统材料难以实现隔热的部件和机构进行隔热，则有望推进节能环保。

    复合隔热材料采用了井上开发的两面有表层的基于高压CO2的PP发泡体片材。在这种PP发泡体内部利用溶胶-凝胶法制备了低密度二氧化硅湿凝胶后，再利用CO2进行超临界干燥，从而制备了二氧化硅气凝胶。选择干燥条件，在不影响PP发泡体的前提下，去除凝胶内部的溶剂，制成了PP发泡体内部填有二氧化硅气凝胶的复合隔热材料。PP的化学稳定性出色，作为通用聚合物的耐热性高，因此有望用于广泛的用途。

     产综研一直致力于开发采用高压CO2的二氧化硅气凝胶制备工艺和二氧化硅气凝胶与聚合物的复合隔热材料，以作为隔热材料使用。而日本井上（INOAC）公司一直致力于研发氨酯、橡胶及塑料等聚合物产品，在利用高压CO2开发发泡聚合物等方面具有很强的技术实力。在这些产品的开发过程中，两家公司在高压CO2的利用技术上拥有共同的目标，因此决定建立合作体制，因此促成了这次的合作开发。
