采用FL4010测试金刚石热导率出现的问题分析

采用FL4010测试金刚石热导率出现的问题分析。

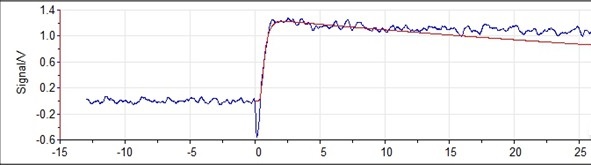

    我用FL4010测试一系列材料的热导率，测量比较低热导率（小于400W/mK）的时候，测试曲线都较为理想，测试结果也较为准确，但测试一高热导率的材料金刚石时（测试金刚石时，由于是半透明，所以双面镀膜加喷碳，采用最小的电压1538V进行测试），升温曲线就比较奇怪，测试结果偏低，请问一下大家测试时有没有出现过这种形式的升温曲线，不知道是哪里出错了？

    采用FL4010测试金刚石热导率出现的问题分析。

    1.这个信号代表样品的两面温差，或者是背面与环境的温差。金刚石导热性很好，采用小能量的激光打上去，热量很快扩散到整个样品了，温差信号会很小。金刚石的导热性本来就在这款仪器测试的上限附近，用最小能量去测试，因此让它处于非理想的使用状态。

    2.用过大能量打过之后，跟这个图形差不多，就是曲线在温升前有一个很高的尖锐峰，就怕能量太高，激光会透过试样。

    3.没有人采用激光脉冲法测量金刚石这类超高热导率的材料，国外基本看不到采用激光脉冲法测量金刚石热导率的文献。金刚石热导率一般在1800W/mK，需要用专门的方法，这方面可以去咨询河北激光研究所。他们生产金刚石，也配备了专门的热导率测试仪器。
   4.金刚石导热系数的结果已经远远大于仪器能力了。
