不同 MWCNT 添加量的HDPE/MWCNT复合材料薄膜热导率变化

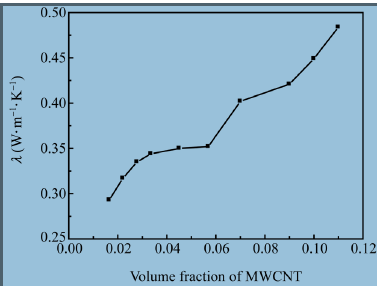

    下图是不同 MWCNT 添加量的HDPE/MWCNT复合材料薄膜热导率的测量结果. 从图 中可以看出,HDPE/MWCNT 复合材料薄膜的热导率的变化趋势明显分成两个阶段. 在MWCNT 含量小于3.35 vt%(体积百分比)时, 热导率随 MWCNT 含量增加而快速升高;而当 MWCNT 含量高于3.35 vt%时, 热导率随MWCNT 含量增加而升高的速度明显下降.

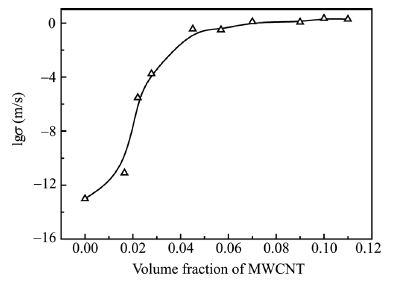

    下图是HDPE/MWCNT 复合材料薄膜电导率随 MWCNT 添加量的变化曲线. 可以看出, HDPE/MWCNT 复合材料热导率与电导率随MWCNT 添加量的变化趋势相近, 都是随MWCNT 添加量的增加而增大, 但电导率的变化更为剧烈. 这可能是因为材料的导电主要靠电子的输运实现, 因此对于 MWCNT 的添加量有更强的依赖性, 而热导率同时包含电子导热和声子导热两部分, 受 MWCNT 添加量的影响相对较小.
