间接法测试薄层隔热涂料的导热系数

     采用传统方法对薄层隔热涂料进行导热系数测定时，存在制样周期长，表面缺陷多等问题，这将直接影响到测试的结果。基于此，提出了间接测试方法，将薄层隔热涂料附着在一种导热系数已知的主材上形成复合材料，并在经典的传热原理基础上对被测涂层导热系数的计算方式进行了理论推导。

     薄层隔热涂料是集反射、辐射与空心微珠阻隔传热于一体的新型隔热保温涂料，在建筑行业的应用已越来越广泛。导热系数是衡量材料导热性能高低的技术指标，导热系数越小，材料的绝热性能越好。关于隔热涂料导热系数的测试，GB/T 17371—2008《硅酸盐复合隔热涂料》规定采用GB/T 10295—2008《绝热材料稳态热阻及有关特性的测定 热流计法》的测试方法。热流计法测定导热系数的相对误差在4%以内，重复性误差一般小于1%，温度范围很广，测量结果稳定可靠。涂料属于液态、无定形产品，由于其附着力有限，不能一次性制得一定厚度的试板，只能采取少量、多次涂刷的制板方法。将一薄层的隔热涂料附着在一种主材的两表面形成复合材料，在经典的传热理论基础之上，对附着涂层的导热系数进行推导，基于复合材料和主材导热系数的可简单准确测出，便可计算得出附着涂层的导热系数，此方法即为间接法。测试程序如下：

     在硅酸铝棉板和膨胀珍珠岩板的上下表面各涂覆1层1 mm 厚的薄层隔热涂料，制得150 mm×150 mm×17 mm 涂料与硅酸铝棉的复合板及涂料与膨胀珍珠岩的复合板，每组复合板各2 块，在GB 9278—1988 规定的条件下养护7 d。每个试样分别沿四周测量共4 个点的厚度，取其平均值；设定热板和冷板温度，温度差为10 ℃；试样按要求安装完毕后开始控温，经过一定的时间，冷、
热板的温度不发生变化，即温度达到平衡后，开始采集数据。

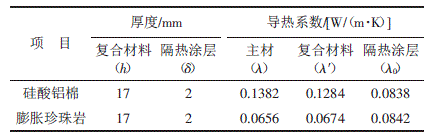

     有上图，采用硅酸铝棉板和膨胀珍珠岩板作为绝热主材时，所测得隔热涂料的导热系数非常接近，偏差很小。间接测试方法克服了直接法制样周期长、制出的试板厚度不均匀等缺陷。在间接测试方法中，主材表面的附着涂层厚度很薄，制样过程简单，只需1～2 次的涂刷即可得到所需涂膜厚度，而且涂层的厚度均匀性也很容易控制。同时，这种测试方法也比较符合实际，薄层隔热涂料在实际应用中也是附着在其它绝热材料表面，涂层厚度也很薄。
