耐驰IN-PLANE模式测试石墨水平方向导热系数

     激光导热仪通常测量的是样品厚度方向的导热。NETZSCH LFA447的一个特殊功能是测量样品平面方向（In-Plane）的导热系数。如下图所示，一束激光脉冲照射样品底面的中心位置，样品获得的热量将从底面中心沿着样品平面方向传播，同时也向上传播。此时检测样品上表面一定半径位置的温度升高情况，可以得到样品平面方向的热扩散系数。再乘以样品的比热及密度，即可得到样品平面方向的导热系数。

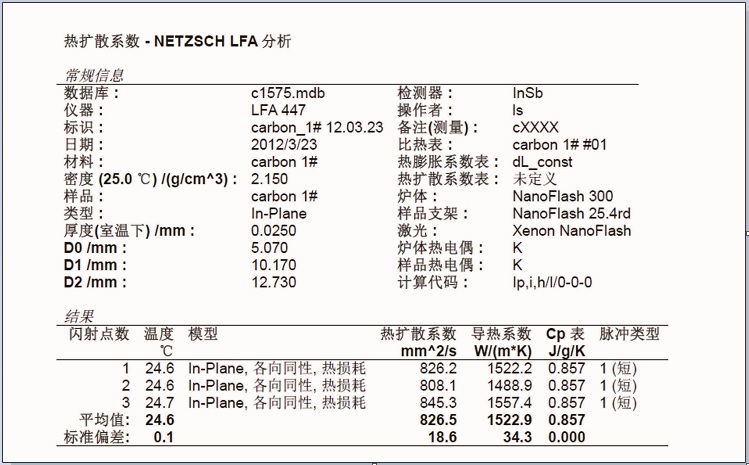

    上图为NETZSCH LFA447激光导热仪测量石墨薄膜的案例。样品厚度为0.025毫米，采用In-Plane模式测量。测量温度为室温，连续测量三次取平均值。可见此样品平面导热系数可达1523 W/mk。此方法可以得到很好的精度，测量偏差小于3%（本例标准偏差为2.25%）。

    据热研科技在实际使用时发现，同一个样石墨片，第一次测试后，不取出来，直接进行第二次测试。热扩散系数在850±50是经常发生的事情。

    耐驰技术工程师解释：这与样品本身有关系，见过很多石墨薄膜的样品，大多数都不是很光滑，褶皱比较多，表面不是很平整。这样在测试的时候，热量传导所走过的热程会因为褶皱的存在而发生改变，并且热量传导所走过的热程是一个综合的因素，并不是每次都固定一样的。所以热扩散系数会有少许不一样，就好像上个谱图中，每次打的点所计算出来的热扩散系数都不一样。特别是褶皱很多的样品，其数据的误差也会相应的增大。不知道您的样品是否也是如此呢？况且50对于850来说误差也不过才5.8%。IN-PLANE模式，是石墨薄膜水平方向的热扩散系数。
