科学家攻克纳米尺度定量测量热电复合材料热导率

Author:导热系数测试 - DSC比热容测试 - 热膨胀系数测试 From:www.receshi.com

在过去20余年，纳米材料与结构迅猛发展，极大提升了材料的宏观性能。这在热电领域尤为显著。
在上世纪最后30年，热电材料性能增长经历了漫长的停滞。拐点出现在新世纪初，由于纳米结构的引入，
热电材料最大ZT值在过去近20年从1大幅度增长至2以上，其中中国学者贡献显著。
高性能热电材料能够用于回收工业生产和日常生活中所产生的大量废热，也可用于固态制冷。其转换效率取决于热电优值ZT（最大值和平均值），因此高ZT值的纳米结构热电材料对于热电效应的大规模应用至关重要。尽管纳米结构热电材料在过去20年有了长足的发展，
然而其性能提升却是在无法对其非均匀分布的热电性能进行准确测量的背景下实现的。
事实上，这是纳米材料所面临的一个普遍共性问题：如今，我们能够对材料的成分与结构进行原子尺度的表征，
可是，我们当前还无法在纳米尺度定量测量材料的局域性能，因此也无法将纳米结构与其宏观性能直接关联，只能依靠计算材料学的理论和模拟指引。如果我们能够直接测量纳米量子点、纳米晶粒乃至晶界的热电性能，就有可能进一步推动对纳米结构热电材料的理解。

纳米尺度输运性质的定量测量是国家重点研发计划纳米科技重点专项的一个重要目标。日前，中国科学院深圳先进技术研究院与华盛顿大学的研究人员在这一领域取得进展。Nasr Esfahani 及其同事最近在《国家科学评论》（National Science Review, NSR）
发表论文“Quantitative nanoscale mapping of three-phase thermal conductivities in filled skutterudites via scanning thermal microscopy”报道其运用扫描热成像原子力显微镜（SThM）定量测量三相结构的方钴矿热电材料的局域热导率。

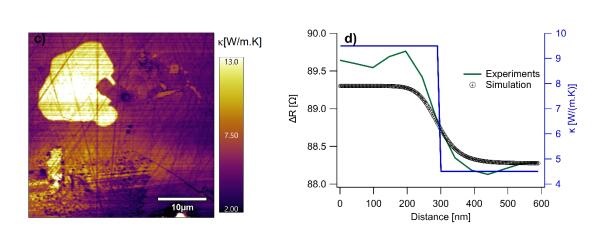

他们通过背散射电子显微镜（BSE）确定材料的微区成分，再通过热探针实现同一局域的热成像（SThM）。以往SThM成像倍受形貌起伏的干扰，在这一工作中，热成像（SThM）与形貌像（Topography）没有关联，而与成分相（BSE）一一对应；这是前所未有的。借助于一系列标准样品的标定，结合有限元局域热传导过程模拟，Nasr Esfahani等确定出材料局域的热导率分布，并准确捕捉其在两相界面处的变化。

站内搜索

联系我们

邮编: 030000

联系人: 刘新

手机: 15343416411

邮箱: daoreceshi@163.com
