铝合金、碳化硅、氧化铝导热系数、比热容对比表

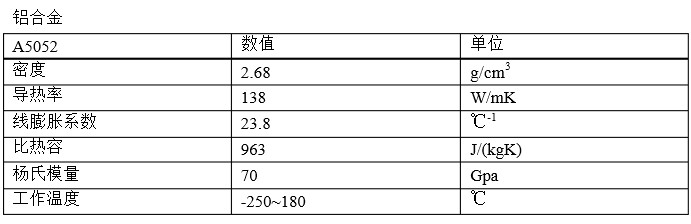

铝合金：铝合金密度低，但强度比较高，接近或超过优质钢，塑性好，可加工成各种型材，具有优良的导电性、导热性和抗蚀性，工业上广泛使用，使用量仅次于钢。

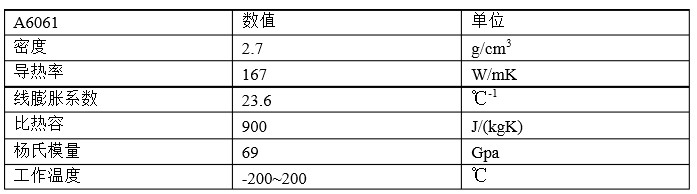

6061铝合金：以6061铝位代表的6000系列铝合金中的主要合金元素为镁与硅，具有中等强度、良好的抗腐蚀性、可焊接性，氧化效果较好。具有良好的可成型性、可焊接性、可机加工性和，同时具有中等强度，在退火后仍能维持较好的操作性。6061合金的主要合金元素是镁与硅，并形成Mg2Si相。若含有一定量的锰与铬，可以中和铁的坏作用；有时还添加少量的铜或锌，以提高合金的强度，而又不使其抗蚀性有明显降低；导电材料中还有少量的铜，以抵销钛及铁对导电性的不良影响；锆或钛能细化晶粒与控制再结晶组织；为了改善可切削性能，可加入铅与铋。

碳化硅：碳化硅（SiC）是用石英砂、石油焦（或煤焦）、木屑为原料通过电阻炉高温冶炼而成。碳化硅在大自然也存在罕见的矿物，莫桑石。 碳化硅又称碳硅石。在当代C、N、B等非氧化物高技术耐火原料中，碳化硅为应用最广泛、最经济的一种。可以称为金钢砂或耐火砂。 碳化硅是用石英砂、石油焦（或煤焦）、木屑（生产绿色碳化硅时需要加食盐）等原料在电阻炉内经高温冶炼而成。目前我国工业生产的碳化硅分为黑色碳化硅和绿色碳化硅两种，均为六方晶体，比重为3.20～3.25，显微硬度为2840～3320kg/mm2。

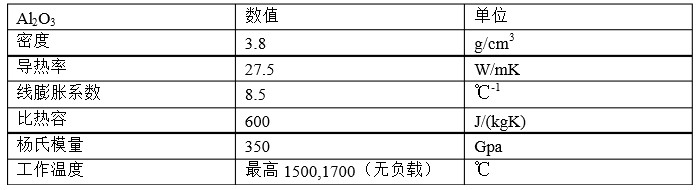

氧化铝：氧化铝是将铝矾土原料经过化学处理，除去硅、铁、钛等的氧化物而制得，是纯度很高的氧化铝原料，Al₂O₃含量一般在99%以上。矿相是由40%～76%的γ- Al₂O₃和24%～60%的α- Al₂O₃组成。γ- Al₂O₃于950～1200℃可转变为α- Al₂O₃（刚玉），同时发生显著的体积收缩。
