零膨胀系数材料新进展

Author:导热系数测试 - DSC比热容测试 - 热膨胀系数测试 From:www.receshi.com

实质上任何固体材料随温度变化都会发生膨胀或收缩。材料的热胀冷缩会降低精密部件的结构稳定性和安全可靠性，削弱甚至破坏材料的功能特性。能够实现对材料的热膨胀行为进行调控、在环境温度变化时获得近“零膨胀系数”的优异性能，是航空航天、电子器件、精密仪器等高端技术领域的重大需求。例如，航天器中使用的陀螺仪，要求从地面到太空在温度剧烈变化时始终保持极高的尺寸稳定性和定位精确性。

如何才能实现对材料的热膨胀行为进行控制呢？多年来发展的方法是将具有正热膨胀和负热膨胀的两种材料进行复合，利用叠加效应获得近零膨胀性能。然而，这种方法使材料内部在变温环境下容易产生残余应力和应变，可导致复合界面疲劳断裂。因此，探求在单一化合物材料中实现零膨胀性能是近年来新型功能材料领域的国际研究热点。

北京工业大学材料科学与工程学院/新型功能材料教育部重点实验室的宋晓艳课题组，近年来深入研究了反钙钛矿结构锰氮化合物单一材料体系内的热膨胀行为。在课题组原创的金属纳米晶块体材料制备路线（《先进材料》(Advanced Materials，2006, 18, 1210)）的基础上获得新的突破，于国际上首次制备出了平均晶粒尺寸减小到约十个纳米的超细纳米晶反钙钛矿结构锰氮化合物块体。该材料为各向同性，具有优良的导电导热性和力学性能。

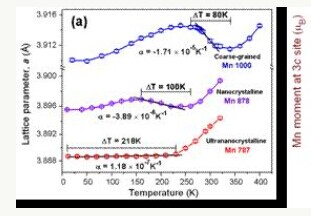

最近，该课题组与美国国家标准与技术研究所黄清镇研究员合作，利用中子衍射技术分别测试了微米级粗晶、纳米晶和超细纳米晶反钙钛矿结构锰氮化合物的热膨胀特性。发现超细纳米晶反钙钛矿结构锰氮化合物块体在12~230K的超宽温度范围内展示出令人惊喜的零膨胀性能，其热膨胀系数的绝对值仅为|α|= 1.18×10^-7K^-1。随着化合物块体晶粒尺寸的减小，磁结构中Mn阵点占位率明显降低。由此引起随温度变化的磁有序化程度和速率均下降，导致磁有序诱发的负热膨胀量和负热膨胀变化率均减小，从而使得在相当宽的温度范围内负热膨胀和正热膨胀能够完全抵消，获得宽温区零膨胀性能。实验结果证实，材料纳米化是降低某些晶格阵点占位率的一条创新和有效的途径。然而，这并不意味着纳米化是唯一途径，研究人员认为，凡是能改变磁结构中原子占位率的其它方法，均可能通过调整磁有序化过程而控制材料负热膨胀和正热膨胀之间的平衡关系，从而实现对单一化合物材料热膨胀行为乃至零热膨胀性能的精确操控。该机理原则上适于任何具有磁弹性（磁致伸缩特性）的材料体系。基于这一零膨胀性能的内在机制，在不同的应用领域，可根据实际参数的需要设计开发新的零膨胀材料，这为先进零膨胀材料新的发展阶段开拓了一个重要的研究方向。

站内搜索

联系我们

邮编: 030000

联系人: 刘新

手机: 15343416411

邮箱: daoreceshi@163.com
