导热系数测试 - DSC比热容测试 - 热膨胀系数测试

调制MDSC法测试:比热容随温度的变化

Author:导热系数测试 - DSC比热容测试 - 热膨胀系数测试 From:www.receshi.com

DSC差式扫描量热仪

美国TA进口仪器,型号:DSC Q2000

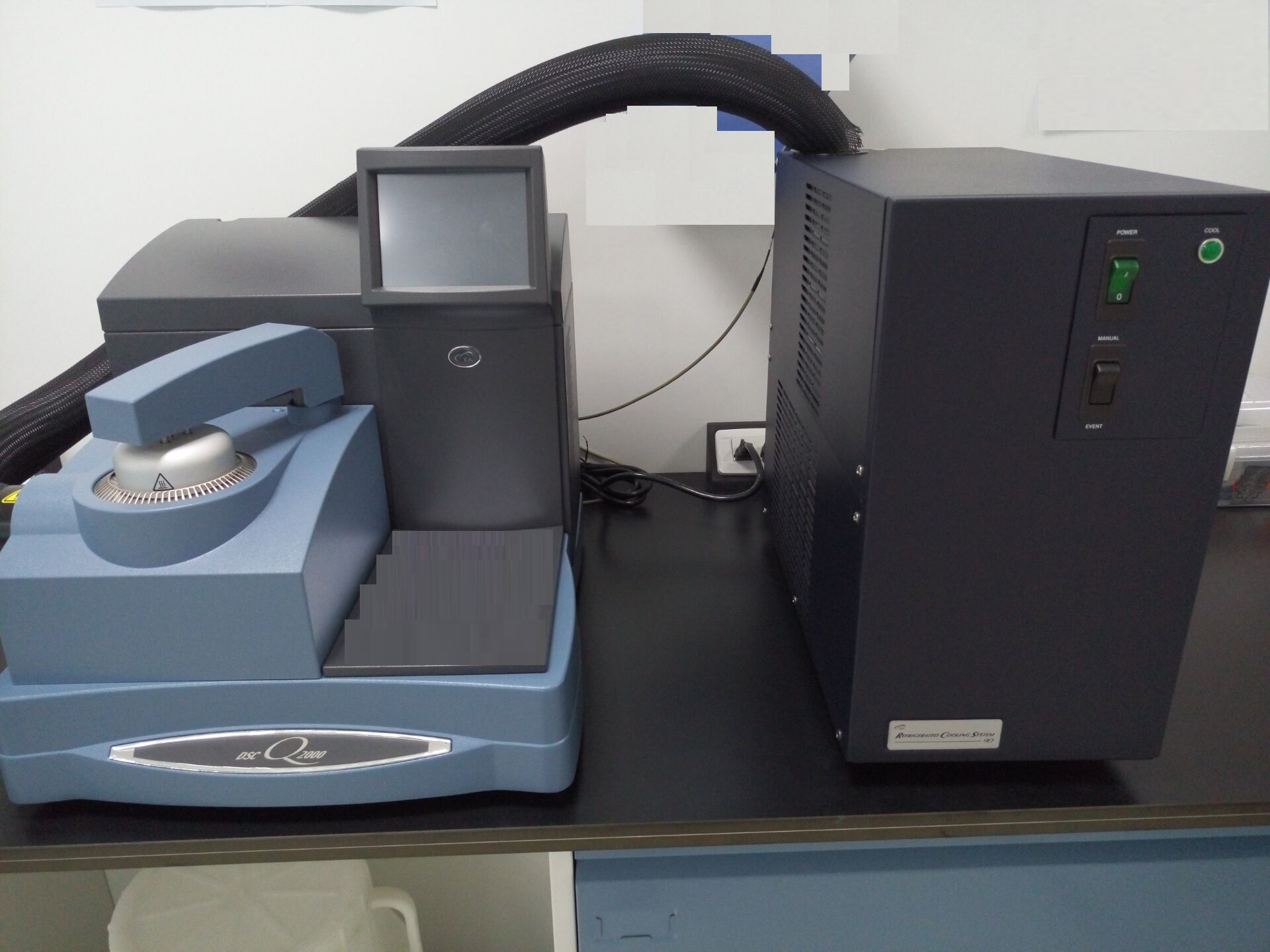

仪器外观图:



样品用量:10-50mg;

测试项目:调制MDSC法测试比热容,和DSC走一个升温程序一样,调制使温度以正弦曲线的方式上升,经过计算得到比热容随温度的变化曲线。

测试温度-70  ----  600

升温速率:10℃/min;

测试标准:1. ISO 11357-4:2005   Plastics- Differential scanning calorimetry (DSC) –Part 4:Determination of Specific Heat Capacity
2. ASTM E 1269(05) Standard Test Method for Determining Specific Heat Capacity by Differential Scanning Calorimetry
3. DIN 51007  Thermal Analysis; DSC, principles
4. EN 1159-3(03)   Advanced technical ceramics – Ceramic composites,
thermophysical properties-Part 3:Determination of specific heat capacity
5. JIS K 7123(1987) Testing Methods for Specific Heat Capacity of Plastics

测试类别:陶瓷、玻璃、金属/合金、矿物、催化剂、含能材料、塑胶高分子、涂料、医药、食品。

联系方式:刘老师qq:1176181780  微信、电话:15343416411 Email:daoreceshi@163.com



    MDSC的操作原理与标准型DSC不同,MDSC同时使用两个升温速率的叠加:一个是线性升温速率,提供与标准DSC相同的信息;另一个是调制升温速率(周期性变化的正弦速率),可进行试样热容的同时测量。概括而言就是由调制升温速率的变化,带来调制热流的变化通过傅立叶转化将热流分为与热容相关的部分和与热容不相关的部分。MDSC技术可以实现:将复杂转变分理成易于解释的单元,提高了检测弱相变和熔融的灵敏度,兼顾灵敏度同时提高分辨率,直接测试比热容,更准确的测量结晶度。

    MDSC实验中,将一个正弦温度振荡叠加在传统线性升温程序上。实际效果是在测量热流的同时测量热容变化。在MDSC实验中,DSC热流为总热流,热容部分为可逆热流,动力学部分为不可逆热流。总热流信号包含所有的热转化信息,与标准DSC实验一样。可逆热流中包含玻璃化转变、熔融转变等信息;不可逆热流中包含动力学的现象,如固化、挥发、熔融和分解等。Q2000具有独有的可以标准DSC加热速率10度/分进行MDSC实验,提高了MDSC高质量数据的产量。   美国专利5,224,775;5,248,199;5,346,306。

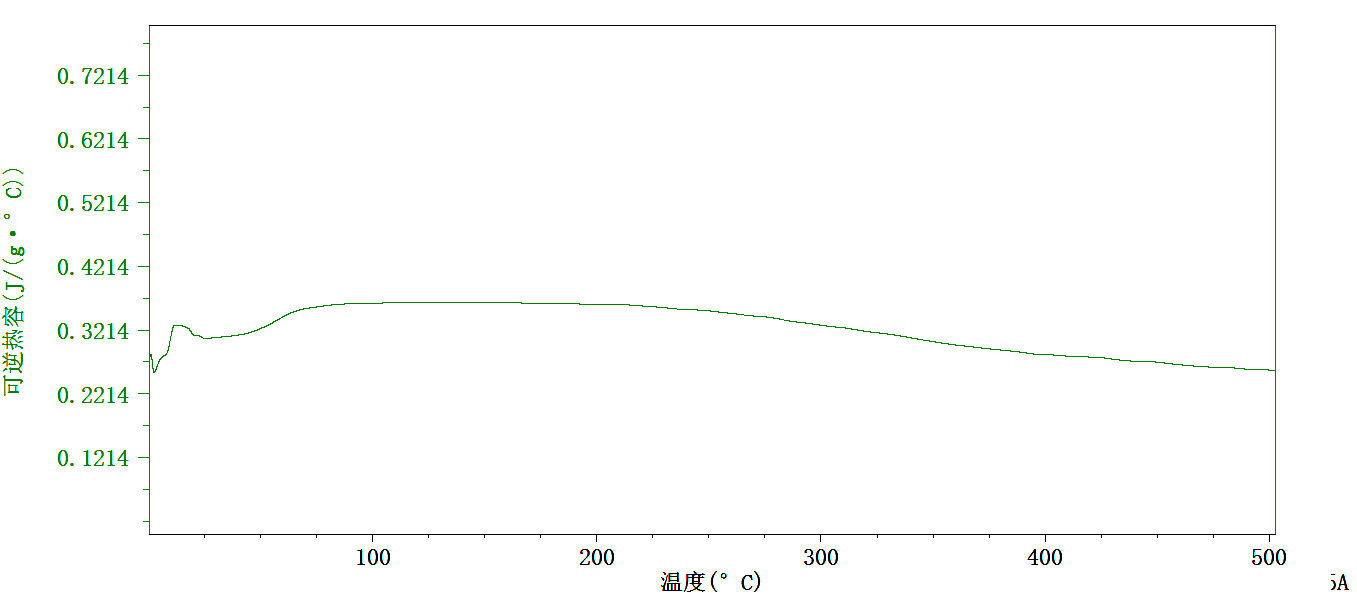

测试案例:

测试项目

联系我们

邮编: 030000

联系人: 刘新

手机: 15343416411

邮箱: daoreceshi@163.com

联系我们
